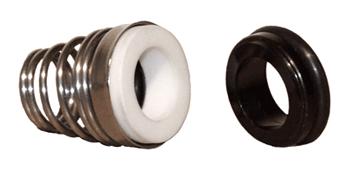

Typ K4

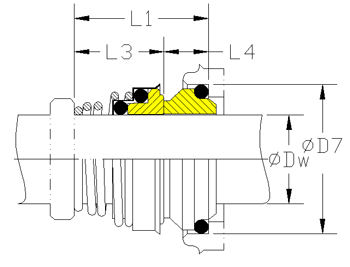

Dw L1 L3 L4 D7 10 20,5 15,0 5,5 18,1 11 23,5 18,0 5,5 20,6 12 23,5 18,0 5,5 20,6 13 28,0 22,0 6,0 23,1 14 28,0 22,0 6,0 32,1 15 29,0 22,0 7,0 26,9 16 30,0 23,0 7,0 26,9 17 30,0 23,0 7,0 26,9 18 32,0 24,0 8,0 30,9 19 33,0 25,0 8,0 30,9 20 33,0 25,0 8,0 30,9 21 33,0 25,0 8,0 35,4 22 33,0 25,0 8,0 35,4 23 35,0 27,0 8,0 35,4 24 35,0 27,0 8,0 35,4 25 35,5 27,0 8,5 38,2 28 38,0 29,0 9,0 43,3 29 39,0 30,0 9,0 43,3 30 39,0 30,0 9,0 43,3 32 39,0 30,0 9,0 43,3 33 50,5 39,0 11,5 53,5 35 50,5 39,0 11,5 53,5 38 50,5 39,0 11,5 60,5 40 50,5 39,0 11,5 60,5

Einsatzgrenzen: Dw: P1: T: 10 bis 40 mm 10(12) bar -20 bis 140°C T abhängig vom Elastomer Vg: 10 m/s Gleitflächen: V: B: Al-Oxid Kohle K Metallteile: CrNiMo-Stahl Nebendichtungen: Alle Elastomere
