Typ HL passend zu 1233

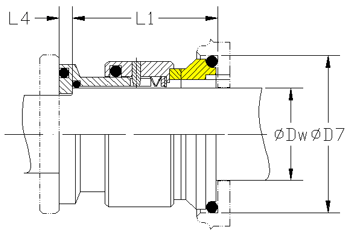

Dw
L1
L4
D7
passend zu*)
19
35,5
0,5
34,15
1233 BS2
19
35,5
4,0
34,15
1233 BS3
28
45,0
0,5
47,65
1233 BS2
28
45,0
4,0
47,65
1233 BS3
38
45,0
0,5
57,15
1233 BS2
38
45,0
4,0
57,15
1233 BS3
Einsatzgrenzen:
P1:
T:
10 (12) bar
-20 bis 170°C
T abhängig vom Elastomer
Vg:
20 m/s
Gleitflächen:
Q
12
:
Q
1
:
B:
SIC geschr. (Gleitring)
SIC massiv (Gegenring)
Kohle K
Metallteile:
CrNiMo-Stahl
Nebendichtungen:
Alle Elastomere
