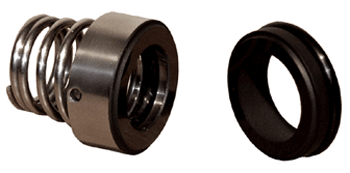

Typ HL passend zu 1231/1232

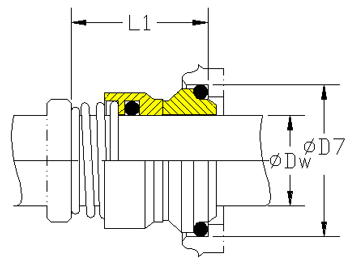

Dw L1 D7 passend zu*)
19 33,0 30,9 1231 03
19 29,5 35,0 1232 03
28 38,0 43,3 1231 03
28 35,5 42,0 1232 03
30 42,5 45,0 1232 F3
30 50,0 45,0 1232 D3
38 50,5 60,5 1231 03
38 42,5 55,0 1232 03
40 45,0 58,0 1232 F3
40 55,0 58,0 1232 D3
50 47,5 70,0 1232 F3
50 60,0 70,0 1232 D3

Einsatzgrenzen:
P1:
T:
 10 (12) bar
-20 bis 170°C
T abhängig vom Elastomer
Vg: 20 m/s
Gleitflächen: Q12:
B:
W1:
G:		 SIC geschr.
Kohle K
CrNiMo + Cr203
CrNiMo-Stahl
Metallteile: CrNiMo-Stahl
Nebendichtungen: Alle Elastomere
